Наименование |
|
1 |
Кнопочная панель управления |
|
2 |
Графическая панель управления |
|
3 |
Лабораторный стенд |
|
4-21 |
Светодиодные светильники LINER-R LED 1200 CF |
|
22-27 |
Светодиодные светильники OTX LED 595 CF |
Общий вид лабораторного стенда:

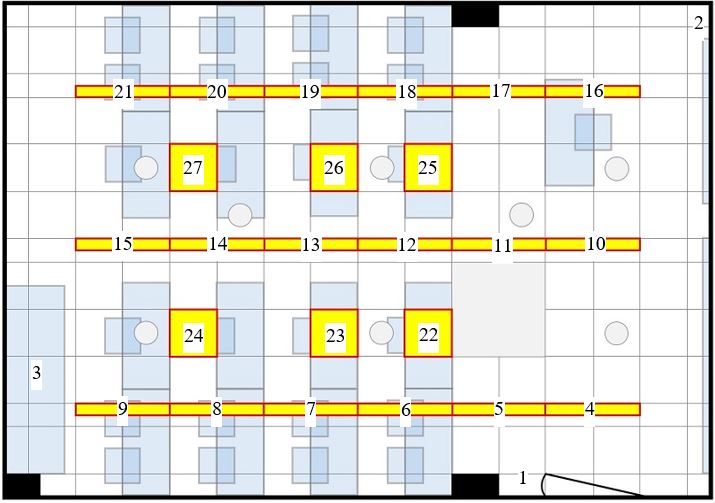

Эскиз стенда

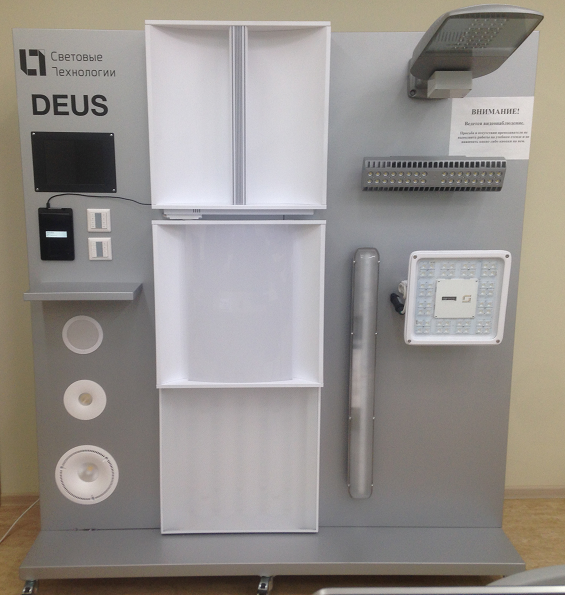

Стенд. Вид сбоку
Управление проводными потолочными светильниками LINER-R LED 1200 CF и OTX LED 595 CF осуществляется посредством кнопочной панели 1; мобильного приложения или веб-интерфейса платформы ME6 DALI c графической панели, АРМ студентов и преподавателя.

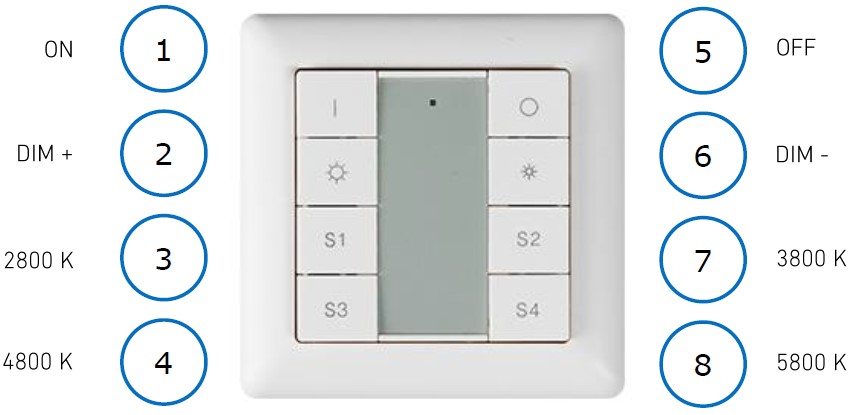

Общий вид кнопочной панели управления 1
Функциональное назначение клавиш кнопочной панели 1
|
№ |
Функциональное назначение |
|
1 |
Включение светильников LINER-R LED 1200 CF и OTX LED 595 CF |
|
2 |
Выключение светодиодных светильников LINER-R LED 1200 CF и OTX LED 595 CF |
|
3 |
Увеличения яркости светильников LINER-R LED 1200 CF и OTX LED 595 CF |
|
4 |
Уменьшения яркости светильников LINER-R LED 1200 CF и OTX LED 595 CF |
|
5 |
Установка цветовой температуры светильников LINER-R LED 1200 CF и OTX LED 595 CF в 2800 К |
|
6 |
Установка цветовой температуры светильников LINER-R LED 1200 CF и OTX LED 595 CF в 3800 К |
|
7 |
Установка цветовой температуры светильников LINER-R LED 1200 CF и OTX LED 595 CF в 4800 К |
|
8 |
Установка цветовой температуры светильников LINER-R LED 1200 CF и OTX LED 595 CF в 5800 К |
2.2. Управление проводным стендовым светильником OTX LED 595 CF
Управление проводным светильником OTX LED 595 CF осуществляется посредством кнопочной панели 3; мобильного приложения или веб-интерфейса платформы ME6 DALI с планшетного компьютера на стенде, АРМ стенда.
Общий вид кнопочной панели управления 8
Функциональное назначение клавиш кнопочной панели 8
|
№ |
Функциональное назначение |
|
1 |
Включение светодиодного светильника OTX LED 595 CF |
|
2 |
Выключение светодиодного светильника OTX LED 595 CF |
|
3 |
Увеличения яркости светодиодного светильника OTX LED 595 CF |
|
4 |
Уменьшения яркости светодиодного светильника OTX LED 595 CF |
|
5 |
Установка цветовой температуры светодиодного светильника OTX LED 595 CF в 2800 К |
|
6 |
Установка цветовой температуры светодиодного светильника OTX LED 595 CF в 3800 К |
|
7 |
Установка цветовой температуры светодиодного светильника OTX LED 595 CF в 4800 К |
|
8 |
Установка цветовой температуры светодиодного светильника OTX LED 595 CF в 5800 К |
Управление беспроводными светильниками COLIBRI DL LED 19 4000K, DL POWER LED MINI 24 D40 4000K, DL POWER LED 40 D40 4000K, SLICK.PRS ECO LED 45 5000K осуществляется посредством мобильного приложения или веб-интерфейса платформы ME6 Wireless с планшетного компьютера на стенде, АРМ стенда, АРМ студентов и преподавателя.
Лабораторные работы:
1. Управление светодиодными светильниками компании «Световые технологии» при помощи кнопочных панелей.
2. Конфигурирование оборудования и управление освещением при помощи веб-интерфейса платформ ME6 Wireless, ME6 DALI и ME6 CitySence.
3. Управление светодиодными светильниками лаборатории и стенда при помощи мобильных приложений ME6 Wireless, ME6 DALI и ME6 CitySence.
