Лаборатория представляет собой учебно-исследовательский комплекс, позволяющий моделировать и отрабатывать навыки решения множества задач, начиная от учета, мониторинга, потребления электрической энергии в системах АИИС КУЭ (АСТУЭ), ее планирования, прогнозирования в условиях оптового рынка, оптимизации профиля электропотребления предприятия в результате регулирования графиков нагрузки оборудования, заканчивая решением задач оценки параметров качества электрической энергии на предприятиях металлургических, горно-обогатительных производств и отработки действий персонала по разработанному сценарию решения производственных задач.
Лаборатория состоит из двух стендов и автоматизированных рабочих мест в количестве 8 шт. На АРМах лаборатории установлено специализированное программное обеспечение систем учета электроэнергии «Альфа Центр», «Энергосфера», «МИР», а также другие программные комплексы для работы с оборудованием стендов.

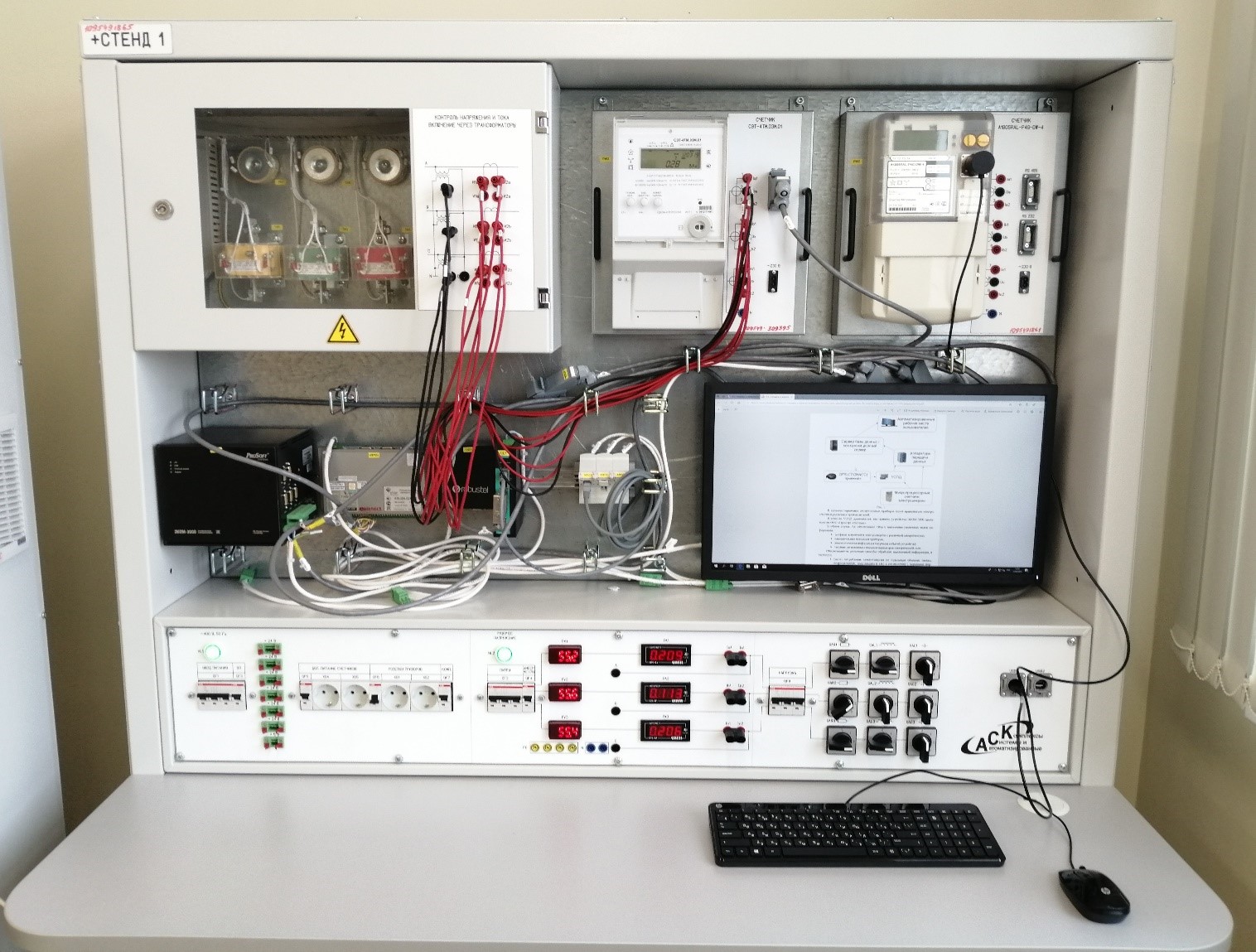

Стенд № 1 «Исследование технических и программных средств, применяемых в системах учета электрической энергии»:
1. Схемы включения трехфазных двухэлементных счетчиков электроэнергии. снятие векторных диаграмм.
2. Схемы включения трехфазных трехэлементных счетчиков электроэнергии. снятие векторных диаграмм.
3. Исследование функциональных возможностей счетчиков электроэнергии. Конфигурирование электросчетчиков. Счетчик Альфа А1800.
4. Исследование функциональных возможностей счетчиков электроэнергии. конфигурирование электросчетчиков. счетчики СЭТ-4ТМ, МЕРКУРИЙ-230, МИР С-03.
5. Наладка и администрирование систем учета электроэнергии на базе ПК «АЛЬФА ЦЕНТР».
6. Наладка и администрирование систем учета электроэнергии на базе ПК «АЛЬФА ЦЕНТР», УСПД RTU-325 и счетчиков электроэнергии А1800 (СЭТ-4ТМ).
7. Наладка и администрирование систем учета электроэнергии на базе ПК "ЭНЕРГОСФЕРА" и счетчиков электроэнергии СЭТ-4ТМ (МЕРКУРИЙ-230).
8. Наладка и администрирование систем учета электроэнергии на базе ПК "ЭНЕРГОСФЕРА", УСПД ЭКОМ-3000 и счетчиков электроэнергии СЭТ-4ТМ (МЕРКУРИЙ-230).
9 Наладка и администрирование систем учета электроэнергии на базе ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ» (НПО МИР).
10. Исследование программного комплекса «АЛЬФА ЦЕНТР». Экранные и отчетные формы представления информации. составление расчетных групп.
11. Исследование программного комплекса «АЛЬФА ЦЕНТР». Разработка отчетных форм.
12. Исследование программного комплекса «ЭНЕРГОСФЕРА». Экранные и отчетные формы представления информации. составление расчетных групп.
13. Исследование программного комплекса "ЭНЕРГОСФЕРА". Разработка отчетных форм.
14. Исследование программного комплекса "ЭНЕРГОСФЕРА". Разработка мнемосхем.
15. Исследование программного комплекса "УЧЕТ ЭНЕРГОРЕСУРСОВ" (НПО «МИР»).

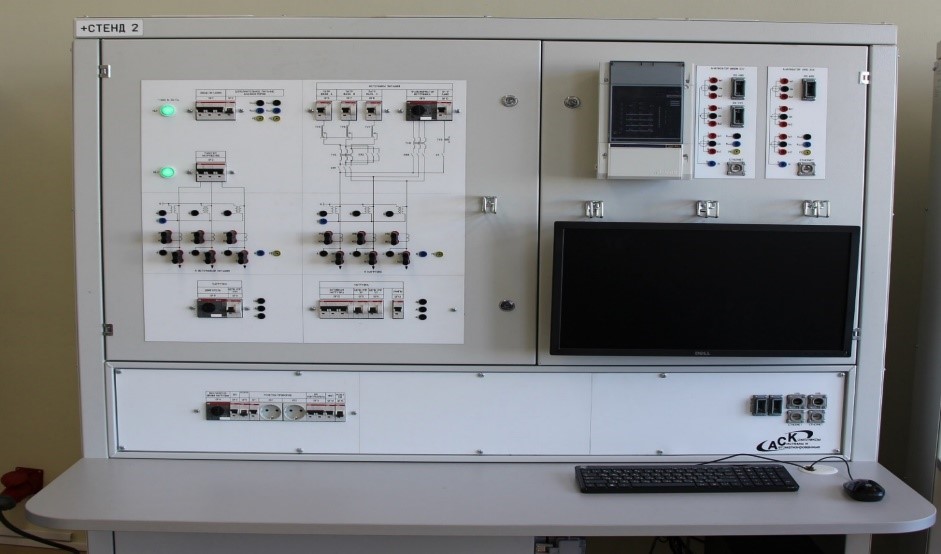

СТЕНД № 2 «Исследование качества электрической энергии в системах электроснабжения общего назначения»:
1. Методы и технические средства оценки показателей качества электрической энергии.
2. Измерение и регулирование напряжения в системах электроснабжения.
3. Влияние режимов нейтрали электрической сети на качество электрической энергии.
4. Исследование высших гармоник тока и несинусоидальности кривой напряжения в питающей сети.
5. Исследование влияния режимов пуска асинхронного двигателя на качество электрической энергии.
6. Исследование качества электрической энергии в системе электроснабжения с несимметричной нагрузкой.
7. Исследование качества электрической энергии в системе электроснабжения с нелинейной нагрузкой.
8. Исследование влияния напряжения питающей сети на режимы работы асинхронного двигателя.
9. Исследование влияния напряжения питающей сети на режимы работы искусственного освещения.
10. Элементы автоматизированной системы мониторинга качества электроэнергии.
Оперативные переключения
Отдельным направлением работы лаборатории является отработка действий электротехнического персонала по разработанным сценариям решения производственных задач. Сценарии предполагают работу персонала при штатных и аварийных ситуациях, которые возникают на подстанциях промышленных предприятий.
На АРМах лаборатории установлено программное обеспечение для отображения виртуальных 3D-моделей реальных подстанций промышленных предприятий: ГПП-4 АО «Гайский ГОК», ПС «Электромедь» и ПС «ЦЭМ-1 БОТ» АО «Уралэлектромедь»
Выполнение оперативных переключений на ГПП-4 АО «Гайский ГОК»
1. Вывод из работы 2 СШ 110 КВ».
2. Ввод в работу 2 СШ 110 КВ».
3. Ввод в работу трансформатора №2.
4. Вывод в ремонт выключателя ВЛ-110КВ ГПП-2 ГАЯ – ГПП-4 ГАЯ с заменой на обходной выключатель.
5. Ввод в работу выключателя ВЛ-110КВ ГПП-2 ГАЯ – ГПП-4 ГАЯ».
Выполнение оперативных переключений на ПС «Электромедь»
1. Действия оперативного персонала в случае исчезновения напряжения на ЛЭП-110кВ «Сварочная – Электромедь» и «СУГРЭС – Школьная».
2. Вывод в ремонт силового трансформатора Т-1 110/6 кВ.
3. Включение силового трансформатора Т-1 110/6 кВ после ремонта.
Выполнение оперативных переключений на ПС «ЦЭМ-1 БОТ»
1. Выполнение оперативных переключений на ТП-24 ЦЭМ-1 БОТ. Действия оперативного персонала при переходе с ТП-1 на ТП-2.
2. Выполнение оперативных переключений на ТП-24 ЦЭМ-1 БОТ. Действия оперативного персонала при переходе с ТП-2 на ТП-1.
Лабораторные работы по планированию потребления электрической энергии
1. Составление, корректировка и оптимизация суточного почасового плана потребления электроэнергии рудника ПАО «Гайский ГОК.
2. Месячный план потребления электроэнергии рудника ПАО «ГАЙСКИЙ ГОК».
3. Составление плана потребления электроэнергии цеха производства медной катанки АО «Уралэлектромедь».
4. Анализ причин отклонений от плана электропотребления АО «Уралэлектромедь».
5. «Контроль соблюдения плана электропотребления АО «Уралэлектромедь»

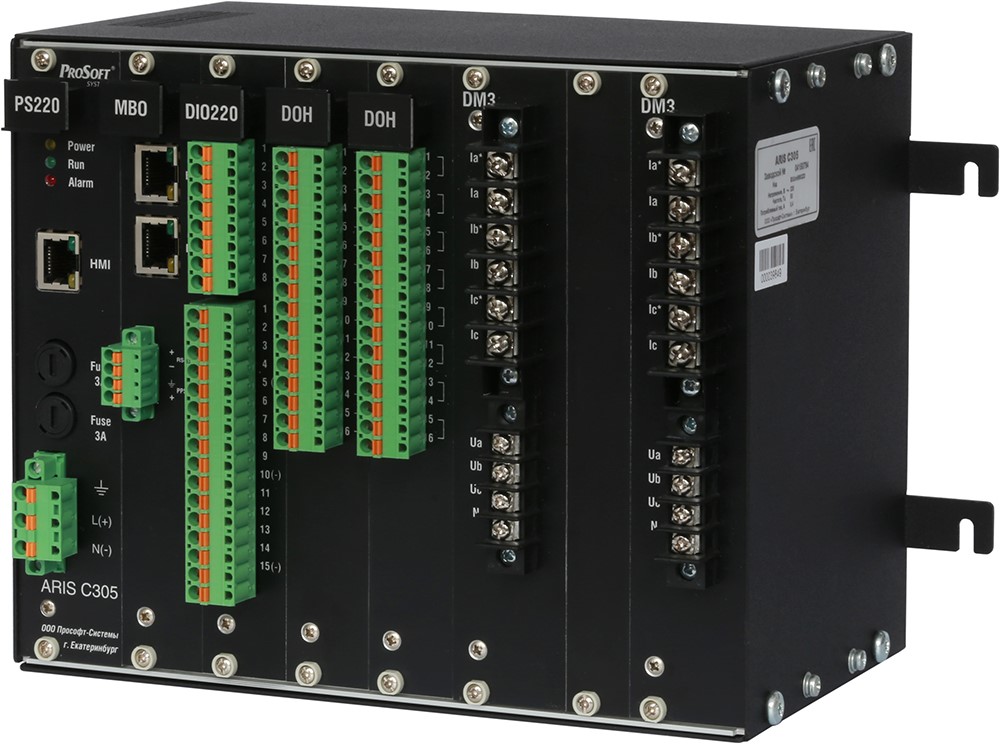

СТЕНД №3 «Исследование микропроцессорной релейной защиты АЛТЕЙ»:
Стенд предназначен для изучения современных устройств релейной защиты, имитация различных типов защит и их действия.
Унифицированное устройство предназначено для выполнения функций релейной защиты и автоматики с номинальным напряжением 0,4-220 кВ, в том числе:
– вводных и секционных выключателей;
– воздушных и кабельных линий, в том числе к трансформатору;
– аснихронных и синхронных электрических двигателей 0,4-10 кВ любой мощности;
– батарей статических конденсаторов;
– преобразовательно-выпрямительных агрегатов тягового электроснабжения;
– трансформаторов напряжения.
Приборы качества электрической энергии.
Общий вид приборов анализаторов качества электроэнергии:
Fluke 435: Ресурс-UF2М
Проводимые научные исследования:
1. Исследование показателей качества электрической энергии в электрических сетях общего назначения промышленных предприятий.
2. Разработка и исследование устройства динамического торможения отраслевых нерегулируемых электроприводов с асинхронными короткозамкнутыми двигателями.
3. Разработка и исследование устройства бесперебойного электроснабжения ответственных электроприёмников постоянного напряжения средней мощности.
